Caixa de energia: guia para caixas elétricas e quadros de distribuição

A caixa de energia é um termo amplo usado para procurar caixas de luz, caixas de passagem, quadros de distribuição, quadros VDI e caixas para medição. Esses componentes têm funções diferentes. Antes da compra, identifique se o projeto precisa acomodar tomadas, permitir derivações, organizar proteções ou receber o medidor da concessionária.

Na categoria de caixas e quadros elétricos, dentro de Elétrica, há modelos de embutir e sobrepor, opções 4x2, 4x4, octogonais, caixas de passagem e quadros modulares. Uma caixa de energia residencial deve ser selecionada pelo projeto, método construtivo, ambiente, quantidade de circuitos e componentes internos.

A caixa de energia não define sozinha a segurança da instalação. Condutores, eletrodutos, barramentos, disjuntores, DR, DPS, aterramento, identificação, acessibilidade e montagem precisam ser compatíveis. A intervenção deve ser feita por profissional qualificado.

Este guia diferencia os tipos, explica aplicações internas e externas, relaciona normas e concessionárias, apresenta marcas, produtos, links complementares e intenções comerciais sem fixar preço ou estoque.

O que é uma caixa de energia elétrica?

A expressão caixa de energia elétrica pode indicar o invólucro de um quadro, uma caixa de passagem ou uma caixa de medição. O uso correto depende da função. Em uma residência, as caixas de luz recebem mecanismos; as caixas de passagem facilitam derivações; o quadro distribui e protege circuitos; a medição segue o padrão da concessionária.

Caixas de energia não devem ser escolhidas somente pelo tamanho aparente. Material, método de instalação, grau de proteção declarado, entradas para eletrodutos, profundidade, tampa, acesso e espaço interno interferem na aplicação.

A caixa de energia interna precisa ser apropriada ao ambiente e permanecer acessível para inspeção e manutenção. Não esconda quadros atrás de móveis fixos, revestimentos ou elementos que impeçam abertura e operação.

Para caixa de energia na parede ou caixa de energia no muro, avalie estrutura, umidade, chuva, impacto, insolação e regras locais. Um modelo interno não deve ser instalado externamente apenas com cobertura improvisada.

Tipos de caixas e quadros elétricos

Caixas de luz 4x2 e 4x4

As caixas de luz acomodam tomadas, interruptores e outros mecanismos compatíveis. 4x2 e 4x4 são formatos comuns, mas a profundidade, o suporte e a placa também precisam coincidir.

Em alvenaria, drywall, laje ou eletroduto pesado existem soluções específicas. Não presuma que uma caixa 4x2 de alvenaria seja adequada a drywall. Verifique fixação, entradas e método construtivo.

Caixa de passagem elétrica

A caixa de passagem elétrica permite passagem, derivação e acesso a cabos. Pode ser de embutir ou sobrepor e atender redes elétricas ou de comunicação conforme o produto.

A tampa deve permanecer acessível. Não faça emendas fora de caixas apropriadas nem comprima condutores. O dimensionamento considera quantidade, seção, conectores e curvatura dos cabos.

Quadros de distribuição

Os quadros de distribuição organizam dispositivos de proteção e distribuem circuitos. A busca caixa distribuição de energia ou caixa de força costuma representar essa intenção.

Capacidade em módulos não equivale automaticamente ao número de circuitos. DR, DPS, disjuntor geral, barramentos e reservas ocupam espaço. O projetista deve definir o quadro e os dispositivos.

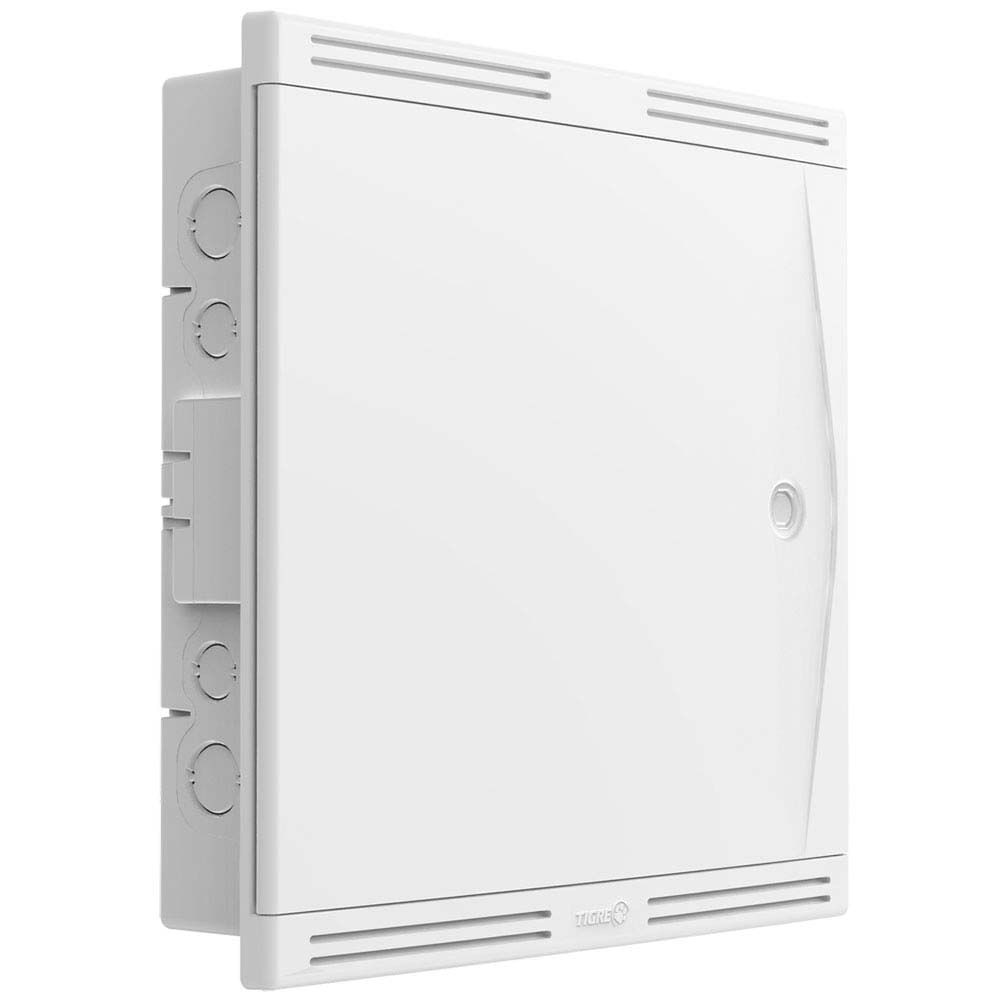

Quadro VDI e conectividade

Quadros VDI organizam infraestrutura de voz, dados, imagem e comunicação. Eles não substituem o quadro elétrico de potência. A separação e a compatibilidade entre sistemas devem seguir o projeto.

Na categoria existem quadros VDI de embutir e sobrepor. Confira dimensões, entradas, acessórios e finalidade declarada do produto.

Caixa de medição e caixa padrão

A caixa padrão ou quadro medidor de energia recebe componentes conforme o padrão da distribuidora. Requisitos variam por concessionária, tipo de fornecimento, região e instalação.

Não compre uma caixa de energia no muro com base apenas na marca da concessionária mencionada em outro estado. Consulte o padrão técnico vigente da distribuidora local e um profissional habilitado.

Caixa octogonal e caixa para laje

Caixas octogonais e modelos para laje são utilizados em pontos previstos no teto e na infraestrutura. Suportes, profundidade e método construtivo variam.

Não suspenda luminária, ventilador ou carga pela caixa sem confirmação de capacidade e sistema de fixação. A sustentação deve ser especificada para o equipamento.

Caixa de energia residencial e caixa de força residencial

A caixa de energia residencial pode se referir ao quadro principal ou a caixas distribuídas pela instalação. O quadro principal recebe os circuitos dimensionados; caixas de passagem ajudam na infraestrutura; caixas 4x2 e 4x4 recebem mecanismos.

A expressão caixa de força residencial é comum, porém o nome técnico mais frequente é quadro de distribuição. Ele deve ser dimensionado pela demanda, número de circuitos, proteções, esquema de aterramento e possibilidade de expansão.

Não transforme uma caixa de passagem em quadro sem que o invólucro e a montagem sejam apropriados. Uma caixa de força deve receber componentes e trilhos compatíveis, acesso seguro, identificação e fechamento adequado.

Em reformas, o profissional deve verificar se o quadro existente comporta os novos circuitos. Acrescentar chuveiro, forno, ar-condicionado ou carregador pode exigir revisão de alimentação, condutores e proteção.

Caixa de energia interna, de embutir e de sobrepor

A caixa de energia interna de embutir fica integrada à parede e exige previsão de nicho, profundidade e rota dos eletrodutos. A instalação de sobrepor facilita obras aparentes, mas ainda precisa de fixação, entradas e proteção compatíveis.

Em drywall, use caixas projetadas para placa de gesso e método de fixação declarado. Em alvenaria, nivele e fixe sem deformar. Em ambos, mantenha espaço para fios e mecanismos.

O quadro de energia externo precisa ter características confirmadas para as influências externas do local. Não use somente a palavra externo do anúncio: verifique grau de proteção, material, vedação, exposição e manual.

Para caixa de energia na parede, planeje altura, abertura da porta, acesso e acabamento. A localização deve permitir operação e manutenção sem risco ou obstrução.

Como escolher o tamanho e a capacidade do quadro

O ponto de partida é o projeto elétrico. Liste circuitos, dispositivos de proteção, barramentos e módulos necessários. Inclua a reserva definida pelo projeto e espaço de montagem sem comprimir fios.

Um quadro de energia completo pode significar invólucro com barramentos ou um conjunto já montado, mas a composição varia. Leia o conteúdo da embalagem. Não presuma que disjuntores, DR, DPS ou barramentos acompanham o produto.

A busca caixa quadro eletrico ou caixa de quadro eletrico geralmente aponta para o invólucro. Compare embutir ou sobrepor, quantidade de módulos, porta, trilho, barramentos indicados e dimensões.

Para quadro de energia completo, a seleção dos dispositivos deve respeitar corrente, capacidade de interrupção, coordenação e circuito. Não compre um kit genérico sem projeto.

ABNT NBR 5410, NR-10 e segurança

A ABNT NBR 5410 é a referência para instalações elétricas de baixa tensão. Ela trata de princípios de proteção contra choques, efeitos térmicos, sobrecorrentes, sobretensões, seccionamento, acessibilidade, seleção de componentes, verificação e qualificação profissional.

A norma se relaciona à divisão de circuitos, quadros, linhas, condutores de proteção e dispositivos. Este texto não reproduz a norma nem substitui a consulta à versão vigente e às normas complementares.

A NR-10 estabelece requisitos para trabalhos com eletricidade. Instalação, alteração, diagnóstico e manutenção devem ocorrer com medidas de controle, desenergização, ferramentas e profissionais adequados.

Nunca trabalhe em caixa de energia energizada. Desligar um disjuntor sem verificar ausência de tensão não é suficiente. Bloqueio, identificação e testes devem integrar o procedimento profissional.

Para caixa padrão e medição, também se aplicam regras da concessionária. A distribuidora pode exigir modelos, montagem, altura, acesso e componentes específicos.

Caixa no muro, quadro externo e influências ambientais

A caixa de energia no muro pode atender medição, passagem ou distribuição, conforme projeto. Chuva, umidade, poeira, impacto, radiação solar e acesso de terceiros precisam ser considerados.

Um quadro de energia externo deve ter grau de proteção declarado adequado ao local. A sigla IP deve ser lida na ficha do produto; não invente proteção com silicone ou cobertura improvisada.

Entradas de cabos e eletrodutos precisam preservar a proteção. Furos aleatórios, tampas mal ajustadas e conduítes sem acabamento podem permitir água, insetos e poeira.

Em muro de divisa ou fachada, confirme também as regras da concessionária e as condições civis. A caixa não deve comprometer estrutura nem ficar sujeita a alagamento.

Categorias complementares para o sistema completo

Para condução, veja eletrodutos e conduítes e canaletas. Diâmetro, curvas e ocupação devem ser dimensionados.

Para circuitos, consulte fios e cabos, disjuntores e categorias de dispositivos de proteção. Não escolha somente pela corrente nominal.

Para pontos finais, compare tomadas e interruptores, placas, suportes e mecanismos compatíveis com caixas 4x2 e 4x4.

Para aterramento e conexões, siga o projeto e use componentes apropriados. Barramentos, terminais e conectores não devem ser improvisados.

Instalação, organização e identificação

Planeje entradas, trilhos, barramentos e rotas antes de fixar. Não faça cortes que enfraqueçam a caixa. Respeite raios de curvatura e evite tensão mecânica nos terminais.

Dentro do quadro, separe e identifique circuitos. Tampas e barreiras devem impedir contato acidental. A identificação precisa permanecer legível e corresponder ao projeto.

Em caixa de passagem, organize condutores e conectores sem comprometer a tampa. Não deixe cobre exposto, emendas soltas ou excesso de cabo pressionando componentes.

Depois da montagem, o profissional deve verificar continuidade, isolamento, aterramento, polaridade, atuação de proteções e demais ensaios aplicáveis.

Guarde diagrama, lista de circuitos e referências. Atualize a documentação quando houver alteração.

Manutenção e sinais de problema

Mantenha a frente do quadro livre e seca. Não pinte dobradiças, fechaduras, etiquetas ou aberturas de ventilação. Limpe externamente apenas em condição segura.

Aquecimento, cheiro, ruído, escurecimento, corrosão, umidade, desarme recorrente ou tampa deformada exigem interrupção e avaliação profissional. Não aumente o disjuntor para evitar desarmes.

Em caixas externas, inspecione vedação, entradas e fixação conforme o plano de manutenção. Não abra em chuva nem toque com mãos molhadas.

Caixas quebradas, rasas ou congestionadas devem ser substituídas ou corrigidas. Uma placa decorativa não resolve dano interno.

Erros comuns ao comprar caixas e quadros

• Confundir caixa de luz, passagem, medição e distribuição.
• Escolher apenas pelo tamanho.
• Ignorar alvenaria, drywall ou sobrepor.
• Comprar quadro sem calcular módulos.
• Presumir que dispositivos estão inclusos.
• Instalar modelo interno ao tempo.
• Ignorar padrão da concessionária.
• Fazer furos improvisados.
• Comprimir fios e conexões.
• Obstruir acesso ao quadro.
• Trabalhar energizado.
• Não identificar circuitos.

Comparativo entre caixas e quadros elétricos

Marcas de caixas e quadros elétricos

Na categoria, compare Tigre, Tramontina, Pial, Legrand, Force Line, Steck, WEG, Schneider.

Cada fabricante possui linhas, materiais e acessórios distintos. Confirme referência e compatibilidade; não declare equivalência apenas pela medida.

Produtos para conhecer

• Caixa de Luz Retangular 4x2 Tigreflex CB Tigre: PVC antichama e instalação em parede. Confira a página atual.
• Caixa de Embutir 4x2 Retangular Amarela Alta Tramontina: caixa 4x2 de embutir. Confira a página atual.
• Quadro de Conectividade VDI Steck Diamant Box 280x370x104mm Branco: quadro VDI. Confira a página atual.
• Quadro de Distribuição com Barramento Neutro/Terra 24 DIN Force Line: quadro com barramentos declarados. Confira a página atual.
• Caixa de Passagem de Embutir CPT20 Tigre: PVC e uso interno declarado. Confira a página atual.
• Caixa de Passagem 20x20 com Tampa Tramontina: caixa de passagem com tampa. Confira a página atual.
• Caixa de Passagem Tampa Transparente 154x110x70 IP55 Steck: grau IP55 declarado. Confira a página atual.
• Quadro de Distribuição de Embutir 12 Módulos Easy9 Schneider: quadro plástico para embutir. Confira a página atual.

Preço de caixa de energia e onde comprar

O preço de caixa de energia varia conforme função, material, dimensões, instalação e componentes inclusos. Compare caixas equivalentes; uma 4x2 não deve ser comparada diretamente a quadro de distribuição.

Para analisar preço de caixa de energia residencial, inclua eletrodutos, quadro, barramentos, dispositivos e mão de obra. O menor preço pode representar apenas o invólucro.

Quem procura onde comprar caixa de energia pode usar a categoria da Telhanorte e seus filtros. Antes de comprar caixa de energia, valide o projeto e a aplicação.

A busca caixa de energia promoção é temporária. Não compre modelo incompatível por desconto. Para caixa de energia custo-benefício, compare soluções técnicas equivalentes.

Perguntas frequentes sobre caixa de energia

1. O que é caixa de energia?

É um termo genérico para caixas de luz, passagem, distribuição ou medição. Cada tipo cumpre uma função. A caixa 4x2 recebe mecanismos; a passagem permite derivações; o quadro reúne proteções; a medição recebe o medidor conforme concessionária. Identifique a necessidade antes de comprar e siga projeto e fabricante.

Instalações elétricas devem ser avaliadas e executadas por profissional qualificado.

2. Qual caixa de energia residencial escolher?

Depende da função, sistema construtivo, ambiente e projeto. Para tomadas, escolha caixa compatível com alvenaria ou drywall. Para circuitos, dimensione quadro por módulos e dispositivos. Para medição, siga a concessionária. Um eletricista deve validar condutores, proteção e aterramento.

Instalações elétricas devem ser avaliadas e executadas por profissional qualificado.

3. Qual a diferença entre caixa de passagem e quadro?

A caixa de passagem oferece acesso e espaço para passagem ou derivação. O quadro de distribuição recebe dispositivos para proteger e dividir circuitos. Não use caixa de passagem como quadro sem especificação. Ambos precisam permanecer acessíveis.

Instalações elétricas devem ser avaliadas e executadas por profissional qualificado.

4. Caixa 4x2 ou 4x4: qual usar?

A 4x2 atende composições compactas; a 4x4 oferece mais área para configurações compatíveis. A decisão depende de módulos, suporte, placa, profundidade e espaço para cabos. O tamanho não garante compatibilidade entre linhas.

Instalações elétricas devem ser avaliadas e executadas por profissional qualificado.

5. Como dimensionar quadro de energia completo?

Liste circuitos, disjuntor geral, DR, DPS, barramentos e reservas. Conte módulos reais e espaço para fiação. Quadro completo varia em composição, então confira itens inclusos. O projeto deve definir dispositivos e capacidade.

Instalações elétricas devem ser avaliadas e executadas por profissional qualificado.

6. Posso instalar quadro de energia externo?

Somente se o produto e a montagem forem adequados às influências externas. Verifique grau IP declarado, material, vedação, entradas e exposição. Não adapte quadro interno com silicone ou cobertura improvisada.

Instalações elétricas devem ser avaliadas e executadas por profissional qualificado.

7. Como escolher caixa de energia no muro?

Defina se é medição, distribuição ou passagem. Para medição, siga a concessionária local. Avalie chuva, impacto, insolação, acesso, estrutura e alagamento. Use profissional e modelo homologado quando exigido.

Instalações elétricas devem ser avaliadas e executadas por profissional qualificado.

8. O que a NBR 5410 diz sobre quadros?

A NBR 5410 orienta instalações de baixa tensão, incluindo proteção, seleção, acessibilidade, seccionamento, verificação e qualificação. O quadro integra esses requisitos. Consulte a norma vigente e o projeto; este conteúdo não a substitui.

Instalações elétricas devem ser avaliadas e executadas por profissional qualificado.

9. Como conservar caixas e quadros elétricos?

Mantenha secos, acessíveis e identificados. Não pinte componentes nem bloqueie portas. Aquecimento, cheiro, ruído, corrosão, umidade ou desarmes exigem eletricista. Não abra ou limpe internamente energizado.

Instalações elétricas devem ser avaliadas e executadas por profissional qualificado.

10. Como comparar preço e comprar caixa de energia?

Compare a mesma função, material, instalação, capacidade e conteúdo. Inclua componentes complementares e mão de obra. Preço isolado não representa o sistema. Use filtros da categoria, confira a ficha e valide o projeto antes da compra.

Instalações elétricas devem ser avaliadas e executadas por profissional qualificado.

Como dimensionar o quadro de distribuição sem desperdiçar espaço

O dimensionamento começa pela quantidade e pela função dos circuitos previstos no projeto. Iluminação, tomadas de uso geral e equipamentos com alimentação específica podem exigir proteções separadas. Além dos disjuntores, o quadro pode precisar acomodar dispositivo DR, DPS, disjuntor geral, barramentos e módulos de reserva, conforme a instalação.

A capacidade anunciada em módulos não corresponde necessariamente ao número final de circuitos. Alguns dispositivos ocupam mais de um módulo, e a organização dos condutores também precisa de espaço. Um quadro excessivamente compacto pode dificultar conexões, identificação, inspeção e futuras ampliações.

Antes de escolher uma caixa de energia residencial, faça a relação dos componentes que serão instalados e consulte suas dimensões. Verifique trilho, barramentos compatíveis, porta, tampa, entradas para eletrodutos e forma de fixação. Não presuma que disjuntores ou barramentos acompanham o invólucro.

Também é importante prever a rota de chegada e saída dos cabos. Eletrodutos mal posicionados podem criar cruzamentos e curvas excessivas. O profissional deve organizar o quadro de modo que cada circuito permaneça identificável, acessível e protegido.

Caixas 4x2 e 4x4 no planejamento de tomadas e interruptores

As caixas 4x2 são comuns em pontos com uma composição compacta de tomadas, interruptores ou módulos. As caixas 4x4 oferecem área maior e podem receber diferentes distribuições de postos, desde que suporte, placa e mecanismos pertençam a um sistema compatível.

A profundidade merece tanta atenção quanto a largura. Módulos, conectores e condutores precisam ser acomodados sem pressão excessiva. Quando há muitos fios, derivações ou mecanismos de maior profundidade, o eletricista deve avaliar outra configuração em vez de forçar a montagem.

Em alvenaria, a caixa deve ficar nivelada e firmemente fixada, considerando a espessura final do revestimento. Em drywall, o produto precisa ser específico para placa de gesso e possuir o sistema de fixação correspondente. Caixas para laje e modelos octogonais atendem outras etapas e não devem ser tratados como substitutos universais.

Uma caixa de energia na parede destinada a tomadas também precisa combinar com placas e suportes. Misturar linhas ou alterar travas para criar encaixe pode comprometer a fixação e a manutenção.

Caixa de passagem: tamanho, volume interno e acesso

A caixa de passagem deve permitir a acomodação de condutores, conectores e curvas sem danificar a isolação. O tamanho depende da quantidade de cabos, das seções, do número de entradas e da necessidade de derivação. Uma caixa pequena demais pode dificultar o fechamento da tampa e pressionar as conexões.

O acesso precisa ser mantido depois da obra. Não cubra a tampa com revestimento, massa, forro permanente ou marcenaria fixa. A função da caixa é justamente permitir inspeção e manutenção sem quebrar a parede.

Modelos de embutir ficam integrados ao acabamento, enquanto caixas de sobrepor participam de instalações aparentes. Em ambos os casos, entradas e eletrodutos devem ser compatíveis. Em áreas sujeitas a poeira ou umidade, confirme o grau de proteção declarado e preserve a vedação durante a montagem.

Caixas de passagem para energia e quadros VDI podem ter aparência semelhante, mas atendem finalidades diferentes. Cabos de potência e comunicação devem ser organizados de acordo com o projeto e com os requisitos aplicáveis.

Quadro de energia externo e proteção contra o ambiente

Um quadro de energia externo deve ser selecionado para as condições reais do local. Chuva, poeira, radiação solar, impacto, corrosão, insetos e possibilidade de alagamento influenciam a escolha do invólucro e a forma de instalação.

O grau IP informado pelo fabricante ajuda a compreender a proteção contra ingresso de sólidos e água, mas só permanece válido quando tampa, vedações e entradas são instaladas corretamente. Furos improvisados, prensa-cabos inadequados e tampas deformadas podem comprometer a proteção.

Para uma caixa de energia no muro, diferencie medição, passagem e distribuição. A caixa de medição deve seguir o padrão vigente da concessionária. Já um quadro de distribuição externo precisa atender ao projeto elétrico e às condições ambientais.

A posição deve permitir abertura, leitura, operação e manutenção sem expor o usuário a tráfego, impacto ou água acumulada. Não instale o quadro em local que exija improviso para acesso.

Caixa padrão e quadro medidor de energia

A caixa padrão utilizada na entrada de energia não é definida apenas por uma medida comercial. A distribuidora pode estabelecer modelo, material, posição, altura, acesso, tipo de fornecimento e componentes aceitos. Esses requisitos variam conforme região e modalidade de ligação.

O quadro medidor de energia deve ser escolhido depois da consulta ao padrão técnico vigente da concessionária. Um produto aceito em determinada área pode não atender outra distribuidora. Antes da compra, confirme também se a instalação será embutida, sobreposta, em poste ou em muro.

A entrada de serviço envolve medição, proteção, aterramento e conexão à rede. Por isso, o serviço precisa ser planejado por profissional qualificado e, quando aplicável, submetido à concessionária. Não altere lacres, medidor ou componentes de responsabilidade da distribuidora.

Em reformas, verifique se o padrão existente atende à nova demanda. O aumento de carga pode exigir revisão da entrada, dos condutores e do quadro principal, não apenas a troca da caixa.

Organização interna, barramentos e identificação

No quadro de distribuição, os barramentos de neutro e de proteção devem ser organizados conforme o esquema da instalação. Não reúna condutores em terminais não dimensionados e não improvise pontes ou derivações. O aperto deve seguir a orientação do fabricante dos componentes.

Cada circuito precisa ser identificado de forma clara e permanente. A legenda deve corresponder aos ambientes e equipamentos atendidos. Essa organização facilita desligamentos seletivos e reduz dúvidas durante manutenção.

Os condutores devem entrar no quadro sem danos, curvaturas excessivas ou esforço nos terminais. Tampas internas e barreiras precisam permanecer instaladas para reduzir o risco de contato acidental com partes energizadas.

Depois de qualquer alteração, atualize o diagrama e a identificação. Um quadro de energia completo não é apenas a soma do invólucro com disjuntores, mas um conjunto projetado, montado, verificado e documentado.
