Caixa de luz: guia técnico para tomadas, interruptores e instalações elétricas

A caixa de luz faz parte da infraestrutura elétrica e cria o alojamento para tomadas, interruptores, conexões e condutores previstos no projeto. Dentro do departamento de Elétrica da Telhanorte, há modelos 4x2, 4x4, octogonais, para alvenaria, drywall, laje, eletroduto pesado e instalação de sobrepor.

Quem procura caixa de tomada, caixa para tomada, caixa de interruptor ou caixinha de luz deve comparar formato, profundidade, entradas para eletrodutos, sistema de fixação, material e compatibilidade com suportes e placas. A escolha correta não depende apenas do preço ou da cor da peça.

Atenção: intervenções elétricas oferecem risco de choque, arco elétrico, curto-circuito e incêndio. Projeto e instalação devem seguir as normas aplicáveis, a documentação do fabricante e a atuação de profissional qualificado, sempre com medidas de segurança e desenergização.

O que é caixa de luz e qual é sua função?

Na categoria de caixas e quadros elétricos, a caixa de luz é instalada embutida ou sobreposta para organizar e proteger o ponto onde a fiação encontra tomadas, interruptores e outros dispositivos. A caixa não substitui a tomada, o interruptor, o suporte nem a placa. Por isso, uma caixinha de tomada precisa ser compatível com toda a linha de acabamento escolhida.

A caixa de conduite conecta-se aos eletrodutos que conduzem os fios. As entradas devem aceitar os diâmetros definidos no projeto. Cortes improvisados, excesso de cabos e adaptações não previstas podem comprometer a montagem e dificultar futuras manutenções.

Caixinha de luz 4x2, caixa 4x4 e modelos octogonais

Caixinha de luz 4x2

A caixinha de luz 4x2 é retangular e muito utilizada em pontos de tomada e interruptor. Há versões para alvenaria, drywall e eletroduto pesado. Profundidade, entradas, suporte e placa precisam ser conferidos.

Caixa de luz 4x4

A caixa 4x4 oferece área interna e frontal maior. Pode atender composições com mais módulos ou derivações, desde que o projeto e a linha de acabamento sejam compatíveis.

Caixas octogonais e para laje

Modelos octogonais aparecem em aplicações específicas, inclusive pontos de teto e laje. O suporte, a carga admitida e o método de instalação devem ser confirmados na documentação do fabricante.

Caixa de tomada, caixa de interruptor e caixa de energia

Uma caixa de tomada recebe o conjunto de suporte, módulo e placa, mas não é a tomada. O mesmo raciocínio vale para a caixa para interruptor. A busca por caixa de tomadas pode indicar uma caixa maior ou uma composição com vários módulos.

O termo caixa de energia é amplo. Quando a necessidade é criar acesso à fiação sem instalar tomada ou interruptor, vale conhecer também as caixas de passagem elétrica. Uma caixa de energia residencial pode significar caixa de luz, caixa de passagem, quadro de distribuição ou caixa de medidor. Já uma caixa de energia externa precisa ter indicação e proteção adequadas à exposição. Não confunda a caixinha de energia do ponto de uso com o quadro elétrico ou a caixa padrão da concessionária.

Normas técnicas relacionadas

ABNT NBR 5410

Em projetos que utilizam produtos do departamento de Elétrica, a ABNT NBR 5410 é a referência brasileira para instalações elétricas de baixa tensão. Ela aborda princípios de proteção contra choques, efeitos térmicos, sobrecorrentes e sobretensões, além de seleção, instalação, acessibilidade, manutenção e verificação dos componentes. A caixa de luz deve ser escolhida como parte desse sistema, considerando circuito, condutores, eletrodutos, influências externas e dispositivos.

ABNT NBR 15465

A ABNT NBR 15465 estabelece requisitos de desempenho para sistemas de eletrodutos plásticos rígidos e flexíveis e suas conexões. A edição publicada em dezembro de 2025 abrange eletrodutos rígidos até DN 110 e flexíveis até DN 40. Como a caixa de conduite integra esse sistema, a conformidade declarada deve ser verificada no modelo específico.

NR-10

A NR-10 estabelece requisitos de segurança para trabalhadores que interagem com instalações e serviços em eletricidade. Em agosto de 2026, a redação aprovada pela Portaria MTE nº 737/2026 está publicada, com vigência prevista para 1º de junho de 2027. Até essa data, deve-se observar a redação aplicável e acompanhar a transição. A compra da caixa para energia correta não elimina a necessidade de controle dos riscos.

Documentação do fabricante e regras locais

Além das normas gerais, o projeto pode envolver requisitos de produto, padrões da concessionária e condições específicas da edificação. Este guia é educativo e não substitui as normas oficiais, o projeto, o manual do fabricante ou a responsabilidade técnica.

Como escolher caixas de luz

• Sistema construtivo: alvenaria, drywall, laje ou instalação aparente.
• Formato: 4x2, 4x4, quadrado, redondo ou octogonal.
• Profundidade: espaço para condutores, conexões e dispositivos.
• Entradas: quantidade e diâmetro compatíveis com os eletrodutos.
• Fixação: método indicado para a parede ou estrutura.
• Ambiente: interno, externo, seco, úmido ou sujeito a poeira.
• Compatibilidade: suporte, placa, tomada, interruptor e módulos.

Marcas de caixa de luz disponíveis na Telhanorte

A categoria reúne marcas com diferentes linhas, formatos e aplicações. Ao comparar uma caixa de luz, não escolha somente pela marca: confira formato 4x2 ou 4x4, profundidade, material, entradas para eletrodutos, sistema construtivo e documentação técnica. Os links abaixo levam aos filtros de cada marca dentro da categoria.

• Tigre: modelos Tigreflex, Dryfix, caixas 4x2, 4x4, octogonais e soluções para eletroduto pesado aparecem na seleção consultada.
• Force Line: opções retangulares, quadradas, redondas, para laje, drywall e embalagens múltiplas.
• Tuboline: caixas de luz, suportes e componentes relacionados à infraestrutura elétrica.
• Alumbra: soluções de sobrepor com tomadas e componentes para pontos elétricos aparentes.

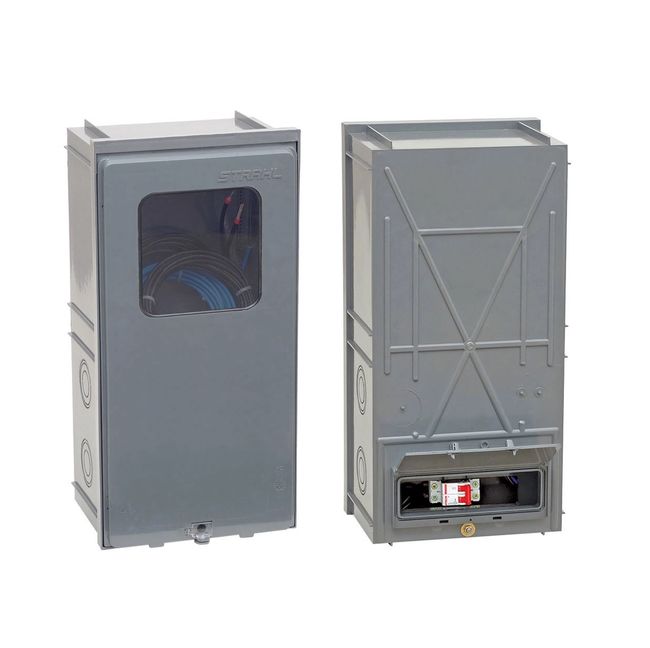

• Strahl: itens associados a caixas para medidores e padrões de entrada, que não devem ser confundidos com uma caixinha de luz comum.
• Legrand: componentes e prolongadores relacionados a instalações de tomadas e pontos elétricos.
• Tramontina: caixas e componentes elétricos em diferentes formatos e aplicações.
• Pial: caixas, suportes e componentes compatíveis com linhas de tomadas e interruptores, conforme o produto.
• Fortlev: opções de caixa de luz octogonal e itens relacionados disponíveis no filtro da marca.

Comparativo de caixa de luz

Modelo	Aplicação a confirmar	Verificação principal
4x2	Tomada ou interruptor	Suporte, placa e profundidade
4x4	Mais módulos ou derivações	Espaço e acabamento
Drywall	Gesso acartonado	Fixação e espessura
Octogonal	Teto ou laje	Suporte e carga declarada
Sobrepor	Instalação aparente	Proteção e compatibilidade

Modelos de caixa de luz para conhecer

• Caixa de Luz Retangular 4x2 Tigreflex CB Tigre
• Caixa de Luz 4x2 Retangular Amarela Force Line

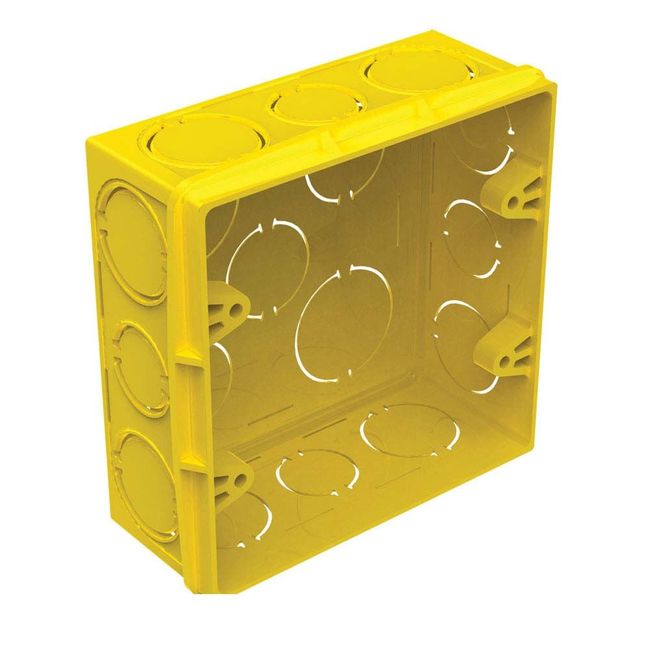

• Caixa de Luz Quadrada 4x4 Tigreflex Tigre
• Caixa de Luz para Eletroduto Pesado 4x2 CB Tigre
• Caixa de Luz 4x4 Quadrada para Drywall Force Line
• Caixa de Luz Dryfix 4x2 Tigre
• Caixa de Luz Dryfix 4x4 Tigre
• Caixa de Luz 4x2 com 30 Peças Force Line

Perguntas frequentes sobre caixa de luz

1. Caixa de luz e caixa de tomada são a mesma coisa?

A caixa de luz e a tomada não são o mesmo componente. A caixa integra a infraestrutura e cria o alojamento para suporte, módulos, condutores e placa. A tomada é o dispositivo no qual os equipamentos são conectados. Quando alguém procura uma caixa de tomada, normalmente busca a peça que ficará atrás do conjunto, mas ainda precisa verificar compatibilidade com suporte, placa e módulo.

Uma caixinha de tomada 4x2 é comum em pontos simples, porém não atende automaticamente a toda situação. O projeto pode exigir caixa 4x4, maior profundidade ou solução específica para drywall, alvenaria ou sobrepor. Também é necessário considerar quantos eletrodutos chegam ao ponto, quanto espaço os condutores ocupam e se haverá emendas ou derivações permitidas.

Alguns produtos de sobrepor já incluem tomada, mas isso deve aparecer de forma explícita no nome e no conteúdo da embalagem. Não presuma que toda caixa para tomada venha com o dispositivo. A corrente e a tensão nominais pertencem à tomada, enquanto a caixa possui características como material, dimensão, fixação e entradas.

A ABNT NBR 5410 trata a instalação de baixa tensão como um sistema. Assim, a seleção da caixa deve ser coerente com o circuito, com a proteção, com os condutores e com as influências externas. O profissional também precisa garantir acesso para montagem e manutenção, sem comprimir indevidamente os fios.

Antes da compra, reúna informações sobre parede, quantidade de módulos, linha de acabamento, eletrodutos e profundidade. A instalação deve ocorrer com o circuito desenergizado e por profissional qualificado. Escolher a caixa de tomada correta melhora a organização do ponto, mas não substitui projeto, verificação e segurança.

Além disso, fotografe ou registre a posição dos eletrodutos antes do fechamento da parede. Essa documentação facilita futuras manutenções e reduz o risco de perfurações indevidas. Ela não substitui o projeto elétrico, mas ajuda o proprietário e o eletricista a localizar a infraestrutura com mais segurança.

2. Qual é a diferença entre caixinha de luz 4x2 e caixa 4x4?

A caixinha de luz 4x2 é retangular e costuma ser utilizada em tomadas, interruptores e combinações compactas. A caixa 4x4 é quadrada e oferece maior área frontal e espaço interno. Essa diferença influencia a quantidade de módulos, o tipo de placa e a organização dos condutores.

A escolha, contudo, não deve se basear apenas no número de dispositivos. Uma caixa de interruptor com comandos complexos pode exigir mais espaço. Uma caixa de tomadas com vários módulos também pode precisar de formato maior. Profundidade, quantidade de eletrodutos, seção dos condutores e características dos módulos fazem parte da avaliação.

Existem caixas 4x2 e 4x4 para sistemas distintos. Um modelo para alvenaria não deve ser tratado como equivalente a um modelo para drywall somente porque possui a mesma medida nominal. Também há caixas 4x4 quadradas, redondas, octogonais e para laje, cada uma com aplicação específica.

O posicionamento interfere no acabamento. A caixa precisa ficar alinhada e na profundidade correta em relação à superfície final. Se ficar muito funda, o suporte pode não prender adequadamente. Se ficar projetada, a placa pode não encostar na parede. Durante a obra, também é importante impedir deformações e entrada de resíduos.

A decisão deve partir da planta elétrica e das especificações do conjunto de tomada ou interruptor. Se o projeto exigir organização central dos circuitos, consulte a categoria de quadros de distribuição, que possui função diferente da caixa de luz. Compare caixa, suporte, placa e módulos da mesma solução. A ABNT NBR 5410 orienta a seleção e instalação dos componentes, mas a escolha final depende do projeto e das condições reais. Não improvise conversões entre formatos nem execute modificações com o circuito energizado.

Em compras para uma obra inteira, padronizar formatos e linhas pode simplificar estoque, instalação e reposição. Ainda assim, a padronização não deve eliminar exceções técnicas. Pontos com muitos módulos, derivações ou condições específicas precisam receber a caixa definida no projeto, mesmo que seja diferente das demais.

3. Posso usar caixa de alvenaria em drywall?

Não é adequado substituir uma caixa própria para drywall por uma caixa de alvenaria sem indicação expressa do fabricante e aprovação do projeto. A forma de fixação é diferente. Na alvenaria, a caixa de luz é incorporada à parede pelo método previsto. No drywall, ela precisa se prender à placa ou à estrutura de modo compatível, mantendo firmeza e alinhamento.

A categoria possui modelos Dryfix descritos para gesso acartonado e outros destinados à instalação embutida em alvenaria. A identificação por cor pode auxiliar comercialmente, mas a cor não é uma norma universal. Leia o nome do produto, a ficha técnica, a embalagem e o manual. Uma caixa amarela, azul ou verde não deve ser escolhida somente pela aparência.

O uso incorreto pode gerar folga, deslocamento, dificuldade para apertar o suporte e desalinhamento da placa. Em uma caixa para tomada, esses problemas são relevantes porque o ponto recebe esforço repetido ao conectar e retirar plugues. Uma caixa para interruptor também precisa permanecer estável durante o uso diário.

Antes da compra, identifique espessura da placa, posição dos montantes, formato 4x2 ou 4x4, profundidade, percurso dos eletrodutos e linha de acabamento. Em uma parede já concluída, o corte exige cuidado para não atingir instalações ocultas.

A instalação deve ser executada por profissional qualificado, com desenergização e medidas de controle. A NR-10 estabelece requisitos de segurança para trabalhos com eletricidade, e a ABNT NBR 5410 orienta instalações de baixa tensão. O modelo correto de caixinha de luz é importante, mas a segurança depende de todo o sistema e da execução.

Também vale conferir se a caixa escolhida aceita o eletroduto e o acessório de fixação previstos. Misturar componentes sem compatibilidade declarada pode gerar folgas e retrabalho. O instalador deve testar o conjunto antes do fechamento da parede, quando ajustes ainda podem ser realizados sem danificar o acabamento.

4. Como escolher uma caixa para interruptor?

A escolha da caixa para interruptor começa pela quantidade de módulos e pela linha de suporte e placa. Um interruptor simples, duas ou três teclas e uma combinação com tomada ocupam espaços diferentes. O formato 4x2 atende muitos pontos, enquanto o 4x4 pode ser adequado para composições maiores ou quando o projeto exige mais volume interno.

Depois, identifique o sistema construtivo. Em alvenaria, use caixa indicada para embutir no sistema especificado. Em drywall, prefira modelo desenvolvido para gesso acartonado. Em instalação aparente, utilize caixa e dispositivos de sobrepor compatíveis. A caixa de interruptor precisa permanecer firme e nivelada após o acabamento.

A profundidade é essencial. A caixa deve acomodar módulos, fios e conexões permitidas sem pressionar os condutores. Também é necessário verificar quantos eletrodutos chegam ao ponto e quais entradas a caixa oferece. Comandos mais complexos ou circuitos distintos exigem avaliação profissional.

Antes do fechamento da parede, o instalador deve conferir posição, altura, prumo, nível e profundidade. A face da caixinha de luz precisa estar coerente com o revestimento final. Erros nessa fase podem exigir prolongadores ou retrabalho, mas qualquer correção deve ser tecnicamente aprovada.

Confira material, aplicação, comportamento ao fogo e normas declaradas pelo fabricante. A ABNT NBR 5410 estabelece princípios de seleção, proteção e instalação, enquanto a documentação do produto detalha a aplicação. Nunca troque uma caixa por outra apenas porque as dimensões parecem próximas. O circuito deve permanecer desenergizado durante a intervenção, e a montagem precisa ser realizada por profissional qualificado.

Em reformas, considere ainda a espessura do novo revestimento. Azulejo, porcelanato, massa e outros acabamentos podem alterar o plano final da parede. A posição da caixa deve ser planejada para que suporte e placa terminem alinhados, sem parafusos improvisados ou folgas ao redor do conjunto.

5. O que é caixa de conduite e como escolher as entradas?

A expressão caixa de conduite é usada popularmente para a caixa conectada aos eletrodutos, chamados informalmente de conduítes. Para pontos destinados apenas à passagem e ao acesso da fiação, compare também as caixas de passagem elétrica. Ela cria o ponto de chegada, saída ou derivação da fiação e pode receber tomada, interruptor ou outro dispositivo previsto no projeto.

Para escolher, verifique quantos eletrodutos chegam à caixa e quais são seus diâmetros. Alguns modelos possuem várias entradas destacáveis. A caixa Tigreflex 4x2, por exemplo, informa entradas para determinados diâmetros, mas essa especificação pertence ao modelo e não pode ser generalizada. Cada caixa de luz deve ser conferida individualmente.

As aberturas precisam ser feitas conforme o fabricante. Retirar entradas desnecessárias, produzir cortes irregulares ou usar eletroduto incompatível pode prejudicar a fixação e permitir entrada de resíduos. Durante a construção, a caixa deve ser protegida para que argamassa, gesso ou concreto não obstruam o caminho dos fios.

A ABNT NBR 15465 estabelece requisitos de desempenho para sistemas de eletrodutos plásticos e conexões. A edição de dezembro de 2025 contempla eletrodutos rígidos até DN 110 e flexíveis até DN 40. Na prática, caixa, eletroduto e demais conexões precisam formar uma solução compatível e declarada pelo fabricante.

O profissional também deve analisar a ocupação dos eletrodutos, a quantidade e a seção dos condutores, o agrupamento e a facilidade de manutenção. Uma caixa para energia maior não corrige um eletroduto inadequado. O conjunto deve ser dimensionado no projeto e executado de acordo com a ABNT NBR 5410, normas complementares e documentação técnica.

Quando houver mais de um eletroduto, identifique a origem e o destino antes da passagem dos condutores. Organização e etiquetagem reduzem erros durante a montagem. As extremidades devem permanecer protegidas contra resíduos de obra, e qualquer alteração do traçado precisa ser refletida na documentação da instalação.

6. Caixa de energia externa pode ser usada em área exposta?

Uma caixa de energia externa somente deve ser instalada em área exposta quando o fabricante declarar essa aplicação e o conjunto oferecer proteção compatível com água, poeira, impactos, radiação solar e demais condições do local. Não basta a caixa ser plástica, ter tampa ou parecer vedada.

A categoria de caixas de luz possui muitos modelos internos e embutidos. Eles não devem ser transformados em solução externa por meio de silicone, fita ou adaptações improvisadas. Uma tomada externa pode exigir caixa, tampa, dispositivo, vedação e eletrodutos de um sistema específico. A montagem completa precisa preservar o grau de proteção declarado.

Também é necessário diferenciar caixa de energia residencial, caixa de passagem, quadro de distribuição e caixa de medidor. Cada produto possui função própria. A caixa de medidor pode seguir padrões da concessionária, enquanto a caixinha de energia de um ponto de tomada atende outra finalidade.

A localização altera a especificação. Um ponto em varanda coberta não enfrenta as mesmas influências de um muro sujeito à chuva ou de uma área lavada com frequência. A ABNT NBR 5410 considera influências externas na seleção dos componentes, e o responsável técnico deve avaliar essas condições.

Não instale nem abra uma caixa para energia com partes energizadas. A NR-10 exige medidas de controle dos riscos nos serviços com eletricidade. Verifique ainda regras locais e documentação do fabricante. Quando a página não informa claramente uso externo e grau de proteção, não presuma que o produto esteja apto para exposição.

Para áreas sujeitas a umidade, a vedação não deve impedir drenagem, ventilação ou manutenção quando o sistema exigir essas condições. A solução completa precisa ser avaliada, incluindo entradas de cabo, eletrodutos, tampas e dispositivos. Um único componente inadequado pode reduzir a proteção do conjunto.

7. Quais normas devem ser observadas na instalação?

A principal referência geral é a ABNT NBR 5410, voltada às instalações elétricas de baixa tensão. Ela aborda proteção contra choques, efeitos térmicos, sobrecorrentes e sobretensões, além de seleção, instalação, acessibilidade, manutenção e verificação. A caixa de luz precisa participar de uma solução coerente com esses princípios.

Para sistemas de eletrodutos plásticos, a ABNT NBR 15465 estabelece requisitos de desempenho para eletrodutos rígidos, flexíveis e conexões. Como a caixa de conduite interage com esse sistema, o comprador deve verificar quais normas o fabricante declara para o modelo e se todos os componentes são compatíveis.

A NR-10 trata da segurança dos trabalhadores em instalações e serviços com eletricidade. Em agosto de 2026, existe uma nova redação aprovada pela Portaria MTE nº 737/2026, com vigência prevista para 1º de junho de 2027. Até essa data, deve-se observar a redação aplicável e acompanhar a transição. A revisão publicada incorpora o gerenciamento de riscos ocupacionais e abrange etapas como projeto, construção, montagem, comissionamento, operação e manutenção.

Outras normas e requisitos podem ser necessários conforme produto, ambiente e instalação. Também podem existir padrões da concessionária, exigências de projeto e regras da edificação. Uma caixa de energia externa, uma caixa de medidor e uma caixinha de luz 4x2 interna não possuem a mesma função.

O consumidor deve exigir produto identificado, ficha técnica, instalação profissional e aderência ao projeto. Este conteúdo resume conceitos públicos e não reproduz nem substitui os textos normativos oficiais. Para decisões técnicas, consulte as edições vigentes das normas e um profissional legalmente habilitado.

Como as normas podem ser revisadas, confirme sempre a edição vigente no momento do projeto e da execução. Catálogos antigos e conteúdos online podem citar versões anteriores. A responsabilidade técnica exige verificar documentos atualizados e registrar os critérios utilizados na seleção e na instalação dos componentes.

8. Como planejar quantidade e posição das caixas em uma residência?

O planejamento das caixas de luz deve começar na planta elétrica, antes da execução das paredes, lajes e revestimentos. Cada ponto precisa ter função definida, como tomada, interruptor, comando combinado, passagem ou saída específica. A distribuição não deve ser improvisada durante a obra.

O projeto considera ambientes, equipamentos previstos, móveis, circulação e rotina de uso. A partir disso, estabelece circuitos, alturas, formatos e caminhos dos eletrodutos. Uma caixa de tomada escondida por um armário ou uma caixa de interruptor atrás da porta prejudica a funcionalidade, mesmo quando a ligação elétrica está correta.

Depois da marcação, o instalador confere prumo, nível, profundidade e alinhamento. A caixinha de luz deve ficar preparada para a espessura final do revestimento. Se estiver muito funda, o suporte pode não fixar adequadamente. Se ficar saliente, a placa pode não encostar. Correções devem usar soluções previstas e aprovadas, sem improvisação.

A quantidade de pontos está relacionada à demanda e à divisão dos circuitos. Não é seguro adicionar tomadas a um circuito existente sem verificar condutores, proteção e capacidade. Uma nova caixinha de tomada pode exigir revisão do projeto, e não apenas abertura na parede.

Organize uma lista por ambiente com tipo de caixa, formato, profundidade, aplicação e quantidade. Inclua tomadas de uso geral e pontos específicos conforme o projeto, mas não use uma contagem genérica como substituta do dimensionamento. Em reformas, identifique instalações ocultas antes de perfurar. Todo trabalho deve ocorrer com desenergização, análise de risco e qualificação compatíveis com a NR-10 e a ABNT NBR 5410.

Por fim, faça uma conferência final antes de energizar: placas alinhadas, dispositivos firmes, caixas sem resíduos, condutores identificados e proteções instaladas. Ensaios e verificações devem ser conduzidos por profissional competente conforme o projeto e as normas, sem depender apenas de inspeção visual.

Encontre caixa de luz na Telhanorte

Na categoria de caixa de luz, vinculada a caixas e quadros elétricos dentro de Elétrica, você pode comparar caixa para tomada, caixa para interruptor, modelos 4x2, 4x4 e soluções para diferentes sistemas construtivos.

Antes da compra, valide projeto, aplicação, profundidade, entradas, fixação e compatibilidade. Assim, a caixinha de energia escolhida estará alinhada ao ponto elétrico e à documentação técnica.
